Xbox 360: Otwórz konsolę bezpiecznie! Poradnik krok po kroku

Ten artykuł to szczegółowy poradnik, który krok po kroku wyjaśnia, jak bezpiecznie otworzyć obudowę konsoli Xbox 360. Dowiesz się, jak przygotować się do serwisu, jakie narzędzia są niezbędne i jak uniknąć uszkodzeń, aby móc samodzielnie wyczyścić konsolę, wymienić pastę termoprzewodzącą czy naprawić napęd DVD.

Przygotowanie do otwarcia Xboxa 360: kluczowe informacje

Zanim zabierzemy się za rozkręcanie konsoli, musimy odpowiednio się przygotować. W mojej praktyce serwisowej zawsze powtarzam, że dobra organizacja i odpowiednie narzędzia to połowa sukcesu. Bez tego łatwo o błędy, które mogą kosztować nas znacznie więcej niż sama naprawa.

Dlaczego gracze w ogóle otwierają swoje konsole? Najczęstsze powody

Z mojego doświadczenia wynika, że istnieje kilka kluczowych powodów, dla których użytkownicy decydują się na otwarcie swojej konsoli Xbox 360. Zazwyczaj nie jest to czysta ciekawość, a raczej potrzeba rozwiązania konkretnego problemu lub poprawy wydajności sprzętu:

• Czyszczenie z kurzu: To absolutny numer jeden. Nagromadzony kurz w radiatorze i wentylatorze jest główną przyczyną przegrzewania się konsoli, co w dłuższej perspektywie może prowadzić do słynnego RROD (Red Ring of Death). Regularne czyszczenie to podstawa długowieczności sprzętu.
• Wymiana pasty termoprzewodzącej: Fabryczna pasta po kilku latach traci swoje właściwości. Wymiana jej na świeżą, wysokiej jakości pastę znacząco poprawia odprowadzanie ciepła z procesora i układu graficznego, obniżając temperatury pracy.
• Naprawa lub wymiana napędu DVD: Problemy z odczytem płyt, zacinający się tacka czy całkowita awaria napędu to częste bolączki, które wymagają interwencji wewnątrz obudowy.
• Modyfikacje RGH (Reset Glitch Hack): Choć to bardziej zaawansowana operacja, niektórzy użytkownicy otwierają konsolę w celu zainstalowania modyfikacji, która pozwala na uruchamianie niepodpisanych aplikacji.

Sprawdź to dwa razy: Kwestia gwarancji i plomb producenta

Zanim chwycisz za narzędzia, musisz być świadomy jednej, bardzo ważnej rzeczy: otwarcie konsoli niemal zawsze wiąże się z utratą gwarancji producenta. Microsoft, podobnie jak inni producenci, zabezpiecza swoje urządzenia plombami gwarancyjnymi. Zerwanie ich automatycznie unieważnia wszelkie roszczenia gwarancyjne. Jeśli Twoja konsola jest jeszcze na gwarancji i masz wątpliwości, czy samodzielna naprawa jest dla Ciebie, rozważ skorzystanie z płatnego serwisu pogwarancyjnego Microsoftu. W przeciwnym razie, jeśli gwarancja już wygasła lub jesteś gotów ją poświęcić, możesz śmiało kontynuować.

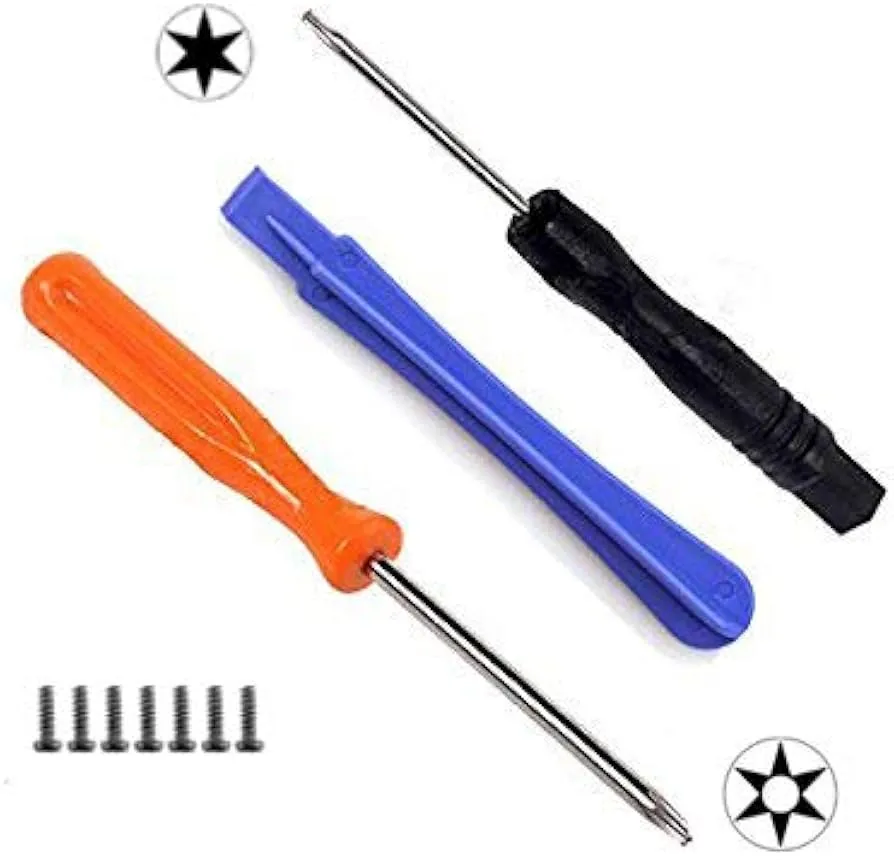

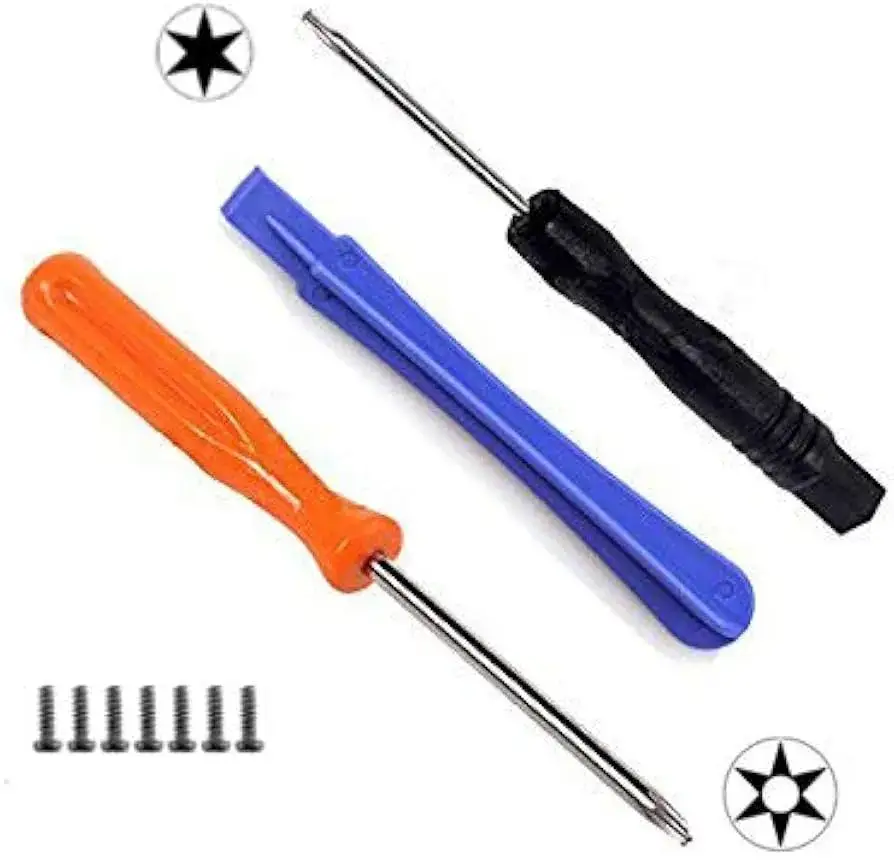

Przygotuj swój warsztat: Niezbędne narzędzia, bez których ani rusz

Nie ma mowy o bezpiecznym otwieraniu konsoli bez odpowiednich narzędzi. Próba użycia przypadkowych przedmiotów, takich jak noże czy śrubokręty płaskie, to prosta droga do uszkodzenia obudowy lub, co gorsza, wnętrza konsoli. Oto lista tego, co będzie Ci niezbędne:

• Śrubokręty Torx T8 i T10: To absolutna podstawa. Wiele śrub w Xboxie 360 to właśnie Torx. Co ważne, niektóre z nich mogą mieć w środku trzpień zabezpieczający, więc najlepiej zaopatrzyć się w śrubokręty Torx z otworem (tzw. "security Torx").
• Plastikowe otwieraki (spudgery/kostki gitarowe): Te narzędzia są nieocenione do podważania delikatnych plastikowych zatrzasków. Dzięki nim minimalizujesz ryzyko zarysowania obudowy lub wyłamania zaczepów. Zestaw kilku różnych rozmiarów i kształtów będzie bardzo pomocny.
• Pęseta: Przydatna do manipulowania małymi elementami, takimi jak taśmy czy konektory.
• Mały pojemnik na śrubki: Niewielkie śrubki łatwo zgubić. Pojemnik z przegródkami pomoże utrzymać porządek i upewnić się, że żadna nie zaginie.
• Sprężone powietrze: Niezbędne do czyszczenia z kurzu.
• Alkohol izopropylowy (IPA) i waciki/ściereczki z mikrofibry: Do czyszczenia starej pasty termoprzewodzącej i soczewki lasera.

Potencjalne ryzyko: Jakich błędów unikać, by nie uszkodzić konsoli?

Otwieranie konsoli Xbox 360, choć wykonalne dla amatora, wiąże się z pewnym ryzykiem. Najczęstszym błędem jest użycie nadmiernej siły, co prowadzi do wyłamania plastikowych zaczepów obudowy. W efekcie konsola może nie zamykać się idealnie lub jej estetyka ucierpi. Kolejnym newralgicznym punktem jest delikatna taśma przycisku power/eject, którą łatwo uszkodzić podczas demontażu panelu przedniego. Zawsze pamiętaj, aby przed rozpoczęciem jakichkolwiek prac bezwzględnie odłączyć konsolę od zasilania. To podstawowa zasada bezpieczeństwa, która chroni zarówno Ciebie, jak i sprzęt przed zwarciem czy porażeniem prądem.

Otwieranie Xboxa 360 Fat (Classic): szczegółowy poradnik

Otwieranie klasycznej wersji Xboxa 360, często nazywanej "Fat", wymaga precyzji i cierpliwości. To model, który ma najwięcej ukrytych zatrzasków, dlatego kluczowe jest, aby działać metodycznie. Pamiętaj, że każdy krok powinien być wykonany z wyczuciem, bez użycia siły.

1. Odłączanie konsoli i demontaż dysku twardego: Zanim zaczniesz, upewnij się, że konsola jest całkowicie odłączona od zasilania i wszystkich kabli. Następnie zlokalizuj dysk twardy (zazwyczaj na górze lub z boku konsoli, w zależności od orientacji) i delikatnie go wysuń.
2. Demontaż panelu przedniego (faceplate): To jeden z pierwszych kroków. Panel przedni jest mocowany na kilku zatrzaskach. Delikatnie podważ go plastikowym otwierakiem, zaczynając od jednego z rogów. Pamiętaj, aby robić to z wyczuciem, aby nie wyłamać plastikowych zaczepów. Po zdjęciu panelu, odepnij delikatną taśmę łączącą przycisk power/eject z płytą główną.
3. Usuwanie bocznych kratek wentylacyjnych: Po obu stronach konsoli znajdują się kratki wentylacyjne. Są one mocowane na ukrytych zatrzaskach. W tym miejscu potrzebna jest szczególna precyzja. Użyj plastikowego otwieraka, aby delikatnie wsunąć go w szczeliny między kratką a główną obudową i zwolnić zatrzaski. Często trzeba to robić na kilku punktach jednocześnie. Usłyszysz charakterystyczne "kliknięcie" przy zwolnieniu każdego zatrzasku.
4. Separacja głównej części obudowy: Po zdjęciu kratek wentylacyjnych, zobaczysz kolejne, głęboko osadzone zatrzaski, które trzymają dwie połówki głównej obudowy. To jest ten moment, w którym wiele osób popełnia błędy. Musisz wsunąć otwieraki w szczeliny i delikatnie, ale stanowczo, przesuwać je wzdłuż krawędzi, zwalniając kolejne zatrzaski. Może to wymagać trochę czasu i cierpliwości.
5. Odkręcanie śrub Torx i zdjęcie górnej pokrywy: Kiedy wszystkie zatrzaski zostaną zwolnione, obudowa powinna się lekko rozchylić. Zazwyczaj pod spodem, po zdjęciu dolnej części obudowy, znajdziesz kilka śrub Torx (T10, a czasem T8), które mocują metalową klatkę i płytę główną. Odkręć je wszystkie.
6. Bezpieczne odłączanie napędu DVD i wentylatora: Po zdjęciu górnej pokrywy i metalowej klatki, uzyskasz dostęp do wnętrza konsoli. Zobaczysz napęd DVD i wentylator. Delikatnie odłącz kable zasilające i taśmy sygnałowe od napędu DVD oraz kabel wentylatora od płyty głównej. Zawsze chwytaj za wtyczki, nigdy za same kable.

Pamiętaj, że każdy element ma swoje miejsce i sposób montażu. Rób zdjęcia na każdym etapie, jeśli nie jesteś pewien, jak coś było zamocowane. To znacznie ułatwi ponowny montaż.

Otwieranie Xboxa 360 Slim i E: różnice i instrukcje

Modele Xbox 360 Slim i E (Super Slim) są generalnie łatwiejsze do otwarcia niż ich starszy brat "Fat", ale nadal wymagają ostrożności. Kluczowe różnice polegają na innym rozmieszczeniu zatrzasków oraz, w przypadku Slim, na obecności delikatnej taśmy panelu dotykowego, którą łatwo uszkodzić.

Kluczowe różnice w budowie: Na co zwrócić uwagę w wersji Slim i E?

Wersje Slim i E charakteryzują się bardziej zwartą konstrukcją i nieco innym systemem zatrzasków. W modelu Slim musimy być szczególnie ostrożni z panelem dotykowym (przycisk Power i Eject), który jest połączony z płytą główną bardzo delikatną taśmą. Wersja E jest najbardziej uproszczona, ale nadal wymaga precyzji przy demontażu bocznych paneli. W obu przypadkach, zatrzaski są często mniej liczne, ale nadal ukryte i wymagają użycia plastikowych otwieraków.

Krok 1: Demontaż bocznych paneli i ukrytych zatrzasków

Podobnie jak w modelu Fat, zaczynamy od odłączenia konsoli od zasilania. W modelach Slim i E, pierwszym krokiem jest zazwyczaj zdjęcie bocznych paneli, które często są mocowane na zatrzaskach widocznych po bokach lub ukrytych pod gumowymi nóżkami. Użyj plastikowego otwieraka, aby delikatnie podważyć i zwolnić te zatrzaski. W Slimie, po zdjęciu jednego z paneli, uzyskasz dostęp do śrub Torx, które mocują resztę obudowy. W modelu E, proces jest podobny, ale zatrzaski mogą być nieco inaczej rozmieszczone.

Krok 2: Odkręcanie śrub i ostrożne podnoszenie obudowy

Po zwolnieniu bocznych paneli i ewentualnym zdjęciu dysku twardego (jeśli jest zamontowany), zlokalizuj wszystkie śruby Torx (najczęściej T10 i T8) trzymające główną część obudowy. Odkręć je wszystkie i umieść w bezpiecznym miejscu. Następnie, bardzo ostrożnie, zacznij podnosić górną część obudowy. Jeśli napotkasz opór, nie używaj siły prawdopodobnie przeoczyłeś jakiś zatrzask lub śrubę. Wróć do poprzedniego kroku i sprawdź dokładnie wszystkie krawędzie.

Krok 3: Jak bezpiecznie odpiąć taśmę panelu dotykowego?

W przypadku Xboxa 360 Slim, po częściowym otwarciu obudowy, napotkasz na delikatną taśmę łączącą panel dotykowy (Power/Eject) z płytą główną. To niezwykle wrażliwy element. Zanim całkowicie rozdzielisz obudowę, musisz tę taśmę odpiąć. Zazwyczaj jest ona mocowana za pomocą małego złącza typu "flip-lock". Delikatnie podnieś małą czarną klapkę złącza (używając paznokcia lub pęsety), a następnie wysuń taśmę. Pamiętaj, aby nie ciągnąć za taśmę, a jedynie za jej końcówkę. Uszkodzenie tej taśmy może skutkować niedziałającym przyciskiem Power lub Eject.

Czynności serwisowe po otwarciu konsoli: czyszczenie i wymiana

Po udanym otwarciu konsoli Xbox 360, masz teraz dostęp do jej wnętrza. To idealny moment na przeprowadzenie kluczowych czynności serwisowych, które znacząco poprawią jej działanie i wydłużą żywotność. Moim zdaniem, regularne czyszczenie i wymiana pasty to podstawa, aby uniknąć problemów z przegrzewaniem.

Generalne porządki: Jak skutecznie wyczyścić wnętrze Xboxa z kurzu?

Kurz to największy wróg elektroniki. Osadza się na radiatorach, wentylatorach i innych komponentach, tworząc warstwę izolacyjną, która utrudnia odprowadzanie ciepła. Aby skutecznie wyczyścić wnętrze konsoli, użyj sprężonego powietrza. Skoncentruj się na radiatorze procesora i układu graficznego, a także na łopatkach wentylatora. Krótkie, mocne strumienie powietrza najlepiej usuną nagromadzony brud. Możesz również użyć miękkiego pędzelka do usunięcia kurzu z płyty głównej, ale rób to bardzo delikatnie, aby nie uszkodzić żadnych komponentów. Nigdy nie używaj odkurzacza, ponieważ może on generować ładunki elektrostatyczne, które są szkodliwe dla elektroniki.

Klucz do niższych temperatur: Wymiana pasty termoprzewodzącej

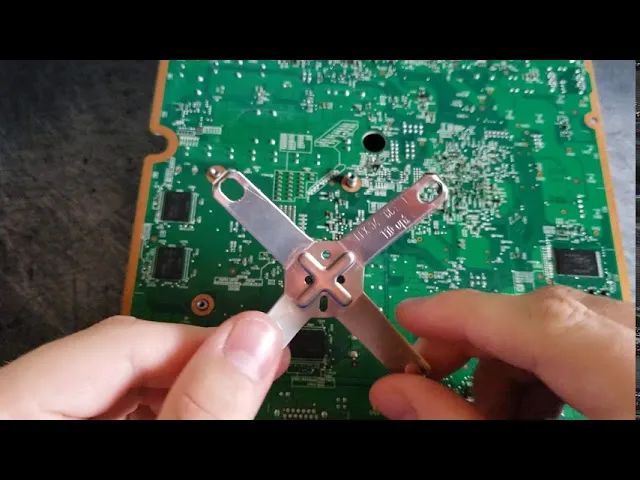

Demontaż radiatora i problematycznego "X-Clampa"

Czyszczenie procesora i nakładanie nowej pasty: praktyczne porady

1. Czyszczenie starej pasty: Po zdjęciu radiatorów zobaczysz zaschnięte resztki starej pasty termoprzewodzącej na procesorze (CPU) i układzie graficznym (GPU) oraz na spodzie radiatorów. Użyj wacika nasączonego alkoholem izopropylowym (IPA) i delikatnie, kolistymi ruchami, usuń całą starą pastę. Powierzchnie powinny być idealnie czyste i gładkie.
2. Nakładanie nowej pasty: Nałóż niewielką ilość nowej pasty termoprzewodzącej na środek każdego z układów (CPU i GPU). Najpopularniejsza jest metoda "ziarnka grochu" wyciśnij kroplę pasty o wielkości ziarnka grochu na środek każdego układu. Nie nakładaj jej zbyt dużo, ponieważ nadmiar może pogorszyć przewodnictwo ciepła.
3. Rozprowadzanie pasty (opcjonalne): Niektórzy wolą rozprowadzić pastę cienką, równomierną warstwą za pomocą szpatułki lub karty kredytowej. Ja osobiście preferuję metodę "ziarnka grochu" i pozwalam, aby nacisk radiatora równomiernie rozprowadził pastę. Obie metody są skuteczne, o ile pasta jest wysokiej jakości.
4. Ponowny montaż radiatorów: Ostrożnie umieść radiatory z powrotem na układach, upewniając się, że są prawidłowo wyrównane. Następnie zamontuj X-Clamp, dociskając go równomiernie, aż zaczepy zaskoczą na swoje miejsca. Upewnij się, że radiatory są stabilnie osadzone i nie ma luzów.

Problemy z odczytem płyt? Jak bezpiecznie wyczyścić laser w napędzie

Jeśli Twoja konsola ma problemy z odczytem płyt, przyczyną może być zabrudzona soczewka lasera w napędzie DVD. Aby ją wyczyścić, potrzebujesz patyczka higienicznego i alkoholu izopropylowego (IPA). Delikatnie nasącz końcówkę patyczka IPA i bardzo ostrożnie przetrzyj soczewkę lasera. Nie używaj zbyt dużej siły ani nie dotykaj soczewki palcami. Upewnij się, że po czyszczeniu na soczewce nie ma żadnych włókienek z wacika. To prosta czynność, która często rozwiązuje problemy z odczytem.

Ponowny montaż Xboxa 360: bezpieczne złożenie konsoli

Po przeprowadzeniu wszystkich niezbędnych czynności serwisowych, przyszedł czas na ponowne złożenie konsoli. To proces odwrotny do demontażu, ale równie ważny. Spieszenie się na tym etapie to prosta droga do zapomnienia o podłączeniu jakiegoś kabla lub uszkodzenia delikatnych elementów.

Lista kontrolna: Upewnij się, że wszystko jest na swoim miejscu

Zanim zaczniesz zamykać obudowę, poświęć chwilę na szybką weryfikację. To moja osobista lista kontrolna, która zawsze pomaga mi uniknąć powtórnego otwierania konsoli:

• Czy wszystkie kable (zasilanie napędu, taśma sygnałowa napędu, kabel wentylatora) są poprawnie podłączone do płyty głównej?
• Czy taśma panelu Power/Eject (w Slim) jest bezpiecznie wpięta w złącze?
• Czy radiatory są stabilnie zamocowane, a X-Clamp prawidłowo założony?
• Czy na płycie głównej nie ma żadnych luźnych śrubek ani narzędzi?
• Czy wszystkie komponenty są czyste i wolne od kurzu?
• Czy dysk twardy jest gotowy do ponownego montażu?

Zatrzaski i śruby: Bezpieczne zamykanie obudowy bez użycia siły

Proces zamykania obudowy jest lustrzanym odbiciem otwierania. Najpierw ułóż płytę główną w dolnej części obudowy, jeśli ją wyjmowałeś. Następnie przykręć wszystkie śruby Torx, które wcześniej odkręciłeś. Nie używaj nadmiernej siły podczas dokręcania śrub dokręć je, aż poczujesz opór, a następnie lekko dociśnij. Nadmierne dokręcanie może uszkodzić gwinty lub plastikowe elementy. Po przykręceniu śrub, ostrożnie spasuj górną część obudowy z dolną, upewniając się, że wszystkie zatrzaski prawidłowo się zazębiają. Delikatnie dociskaj obudowę wzdłuż krawędzi, aż usłyszysz charakterystyczne "kliknięcia". Na koniec zamontuj panel przedni i dysk twardy.

Przeczytaj również: Gry z Xbox One na Xbox Series X? Tak! Pełna kompatybilność i ulepszenia

Test końcowy: Pierwsze uruchomienie po operacji i weryfikacja działania

Po złożeniu konsoli nadszedł moment prawdy pierwsze uruchomienie. Podłącz konsolę do zasilania, telewizora i innych niezbędnych akcesoriów. Włącz ją i obserwuj, czy wszystko działa prawidłowo. Sprawdź, czy wentylator pracuje, czy konsola wyświetla obraz, czy napęd DVD czyta płyty i czy przyciski Power/Eject reagują. Zwróć uwagę na wszelkie nietypowe dźwięki lub komunikaty o błędach. Jeśli wszystko działa bez zarzutu, gratuluję! Z powodzeniem przeprowadziłeś samodzielny serwis swojej konsoli Xbox 360.
