Xbox 360: Demontaż Fat, Slim, E Czy naprawisz ją sam?

Przygotowanie do demontażu konsoli Xbox 360

Zanim zabierzemy się za rozbieranie konsoli, musimy odpowiednio się przygotować. To kluczowy etap, który pozwoli uniknąć niepotrzebnych problemów i uszkodzeń. Z mojego doświadczenia wiem, że pośpiech i brak odpowiednich narzędzi to najczęstsze przyczyny niepowodzeń. Przyjrzyjmy się zatem, co należy wziąć pod uwagę.

Czy to na pewno dobry pomysł? Szybka ocena ryzyka i korzyści

Zastanawiasz się, czy samodzielny demontaż konsoli to dobry pomysł? Muszę być szczery wiąże się to z pewnym ryzykiem. Możesz połamać delikatne plastikowe zatrzaski, zwłaszcza jeśli robisz to po raz pierwszy. W modelach Slim istnieje ryzyko uszkodzenia wrażliwej taśmy panelu przedniego. Niedoświadczone ręce mogą również zerwać gwinty śrub, uszkodzić gniazda na płycie głównej przy odpinaniu przewodów, a w przypadku wymiany pasty termoprzewodzącej, problematyczne bywa zdjęcie klamry X-Clamp, co może skończyć się uszkodzeniem płyty głównej. Mimo tych potencjalnych trudności, korzyści są znaczne i często przewyższają ryzyko, jeśli podejdziesz do zadania z należytą ostrożnością.

• Potencjalne ryzyka:
  • Połamanie delikatnych plastikowych zatrzasków obudowy.
  • Uszkodzenie wrażliwej taśmy łączącej panel przedni z płytą główną (szczególnie w modelu Slim).
  • Zerwanie gwintów śrub.
  • Uszkodzenie gniazd na płycie głównej przy odpinaniu przewodów.
  • Trudności ze zdjęciem klamry dociskowej (X-Clamp) bez uszkodzenia płyty głównej.
• Korzyści z demontażu:
  • Skuteczne czyszczenie z kurzu: Konsola będzie pracować ciszej i efektywniej.
  • Wymiana pasty termoprzewodzącej: To kluczowy zabieg, który znacząco przedłuży żywotność konsoli i zapobiegnie przegrzewaniu.
  • Naprawa napędu DVD (np. czyszczenie lasera, wymiana uszkodzonych części).
  • Wymiana lub montaż dysku twardego.
  • Oszczędność pieniędzy: Profesjonalny serwis takiej usługi to koszt około 150 zł. Samodzielna konserwacja pozwala zaoszczędzić tę kwotę.

Kompletna lista narzędzi: Czego potrzebujesz, by nie uszkodzić konsoli?

Posiadanie odpowiednich narzędzi to podstawa sukcesu. Nie próbuj używać przypadkowych śrubokrętów czy noży, bo to prosta droga do uszkodzeń. Z mojego doświadczenia wiem, że inwestycja w dobry zestaw narzędzi szybko się zwraca.

• Śrubokręt Torx T8 Security (z otworem): Absolutnie niezbędny. Większość śrub w Xbox 360 to właśnie Torx Security, które mają pin w środku, uniemożliwiający użycie zwykłego śrubokręta Torx.
• Śrubokręt Torx T10: Potrzebny do odkręcenia niektórych większych śrub, zwłaszcza tych mocujących metalowy szkielet.
• Plastikowe narzędzia do podważania (spudger, opening tool): Niezastąpione do otwierania plastikowych zatrzasków obudowy. Minimalizują ryzyko porysowania czy połamania plastiku, co jest nagminne przy użyciu metalowych narzędzi.
• Specjalne narzędzie do zwalniania zatrzasków (dla modelu Fat): Chociaż nie jest obowiązkowe, znacznie ułatwia i przyspiesza proces otwierania tylnego panelu w starszym modelu Fat, zapobiegając uszkodzeniom.
• Pęseta: Przydatna do manipulowania małymi elementami i delikatnymi taśmami.
• Sprężone powietrze i miękki pędzelek: Do czyszczenia wnętrza konsoli.

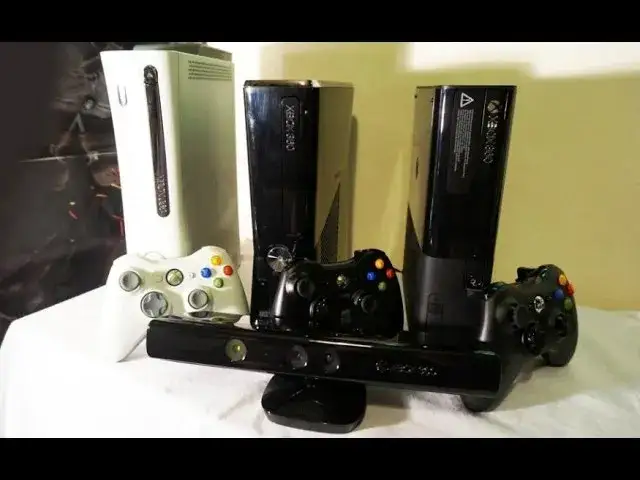

Fat, Slim czy E? Jak błyskawicznie rozpoznać swój model Xbox 360 i dlaczego to kluczowe

Zanim zaczniesz, musisz wiedzieć, którą wersję Xboxa 360 masz przed sobą. Każdy model ma inną konstrukcję i wymaga nieco odmiennej techniki demontażu. Pomylenie modeli może prowadzić do frustracji i uszkodzeń, dlatego identyfikacja jest absolutnie kluczowa.

Xbox 360 Fat (oryginalny): To największy i najstarszy model. Charakteryzuje się dość masywną, często szaro-białą lub czarną obudową. Ma wyraźnie zaokrąglone rogi i duży, wystający dysk twardy na górze (jeśli jest zamontowany). Z tyłu znajdziesz dwa porty USB i często port HDMI (w późniejszych rewizjach). Jest to model najbardziej podatny na przegrzewanie się.

Xbox 360 Slim (S): Jest mniejszy i smuklejszy niż Fat, z charakterystycznym, błyszczącym wykończeniem (często czarnym). Posiada dotykowe przyciski zasilania i wysuwania tacki napędu. Dysk twardy jest ukryty pod klapką z boku konsoli. Z tyłu ma wbudowane Wi-Fi oraz pięć portów USB (dwa z przodu, trzy z tyłu).

Xbox 360 E (Stingray): To ostatnia i najbardziej kompaktowa wersja, wydana w 2013 roku. Jej wygląd jest mocno uproszczony i przypomina nieco Xboxa One. Ma prostokątny kształt, matowe wykończenie i tylko dwa porty USB z tyłu (oraz jeden z przodu). Brakuje jej charakterystycznego portu AV, zamiast którego jest pojedyncze wyjście HDMI i port AV, ale w nowszym, mniejszym standardzie. Napęd DVD ma tradycyjny przycisk, a nie dotykowy.

Rozpoznanie modelu jest kluczowe, ponieważ proces otwierania każdego z nich jest inny. Zatrzaski, śruby i ogólna kolejność demontażu różnią się znacząco, dlatego będziemy omawiać każdy model osobno.

Demontaż Xbox 360 Fat krok po kroku

Xbox 360 Fat to oryginalny model, który, choć solidny, był najbardziej podatny na problemy z przegrzewaniem się. Właśnie dlatego tak wielu z nas decyduje się na jego otwarcie w celu konserwacji. Pamiętajcie, że w tym modelu zatrzaski są dość sztywne, więc wymagana jest cierpliwość i precyzja.

Krok 1: Jak zdjąć dysk twardy i panele boczne (faceplate) bez walki?

1. Odłącz zasilanie i wszystkie kable od konsoli.
2. Zdejmij dysk twardy: Jeśli masz dysk twardy (zazwyczaj na górze konsoli), po prostu przesuń go lekko do tyłu i unieś, aby go odłączyć.
3. Zdejmij przedni panel (faceplate): Chwyć konsolę obiema rękami. Jedną ręką przytrzymaj główną obudowę, drugą delikatnie, ale stanowczo pociągnij przedni panel do siebie, w kierunku przodu konsoli. Powinien odskoczyć z kilku zatrzasków. Czasem trzeba użyć plastikowego narzędzia, aby delikatnie podważyć go na krawędziach.

Krok 2: Uwalnianie zatrzasków sekretna technika otwierania szarej obudowy

1. Zlokalizuj zatrzaski na tylnym panelu: Odwróć konsolę tak, aby tylny panel był skierowany do Ciebie. Zobaczysz tam 7-8 małych, podłużnych otworów. W każdym z nich znajduje się plastikowy zatrzask.
2. Użyj specjalnego narzędzia lub małego śrubokręta: Włóż narzędzie w każdy otwór i delikatnie popchnij zatrzask do środka, jednocześnie delikatnie podważając krawędź obudowy. Usłyszysz charakterystyczne "kliknięcie".
3. Zwolnij zatrzaski boczne: Po zwolnieniu tylnych zatrzasków, przejdź do boków konsoli. Na dłuższych krawędziach obudowy (pod grillem wentylacyjnym) również znajdują się zatrzaski. Użyj plastikowego narzędzia, aby delikatnie je podważyć i zwolnić. Pracuj powoli, przesuwając się wzdłuż krawędzi.
4. Rozdziel dwie połówki obudowy: Gdy wszystkie zatrzaski zostaną zwolnione, obudowa powinna się rozdzielić na dwie główne części. Bądź ostrożny, aby nie połamać żadnego z zatrzasków są dość delikatne.

Krok 3: Odkręcanie śrub Torx i bezpieczne wyjęcie metalowego szkieletu

1. Zlokalizuj śruby Torx: Po zdjęciu zewnętrznej, szarej obudowy, zobaczysz metalowy szkielet konsoli. Jest on mocowany za pomocą śrub Torx (zazwyczaj T10 lub T8 Security). Zazwyczaj jest ich około 6-7 i są dobrze widoczne.
2. Odkręć wszystkie śruby: Użyj odpowiedniego śrubokręta Torx, aby odkręcić wszystkie widoczne śruby. Odłóż je w bezpieczne miejsce, aby ich nie zgubić.
3. Wyjmij metalowy szkielet: Po odkręceniu śrub, metalowy szkielet wraz z płytą główną i podzespołami powinien dać się delikatnie unieść i wyjąć z dolnej części obudowy.

Krok 4: Jak ostrożnie odpiąć napęd DVD i wentylatory, by niczego nie urwać?

1. Odłącz napęd DVD: Napęd DVD jest połączony z płytą główną dwoma kablami: szeroką taśmą SATA (przesył danych) i węższym kablem zasilającym. Delikatnie pociągnij za złącza, aby je odpiąć. Nie ciągnij za kable!
2. Odłącz wentylatory: Moduł wentylatorów jest podłączony do płyty głównej małą wtyczką. Chwyć za wtyczkę (nie za kable) i delikatnie ją wyciągnij.
3. Usuń napęd i wentylatory: Teraz możesz bezpiecznie wyjąć napęd DVD i moduł wentylatorów z metalowego szkieletu.

Jak rozebrać Xbox 360 Slim: szczegółowy poradnik

Xbox 360 Slim to popularna, cichsza i bardziej niezawodna wersja konsoli. Jej demontaż jest nieco inny niż w przypadku modelu Fat, a szczególną uwagę należy zwrócić na delikatną taśmę panelu dotykowego.

Krok 1: Demontaż bocznych kratek i wysunięcie dysku twardego

1. Odłącz zasilanie i wszystkie kable.
2. Zdejmij boczne kratki wentylacyjne: Połóż konsolę na boku. Z jednej strony, blisko przodu, zobaczysz małą kratkę wentylacyjną. Delikatnie podważ ją plastikowym narzędziem i zdejmij. Z drugiej strony (tam, gdzie jest dysk twardy) również znajdziesz podobną kratkę.
3. Wysuń dysk twardy: Jeśli masz dysk twardy, zlokalizuj małą dźwignię lub przycisk na jego obudowie. Naciśnij go i wysuń dysk z zatrzasków.

Krok 2: Sztuka otwierania czarnej obudowy gdzie podważyć, żeby nie pękło?

1. Zlokalizuj zatrzaski: Xbox 360 Slim ma zatrzaski ukryte wzdłuż krawędzi obudowy. Najłatwiej zacząć od strony z portami USB.
2. Podważanie dolnej części obudowy: Użyj plastikowego narzędzia do podważania. Wsuń je w szczelinę między górną a dolną częścią obudowy i delikatnie przesuwaj, zwalniając zatrzaski. Postępuj powoli i ostrożnie, aby plastik nie pękł.
3. Zwolnij zatrzaski na górnej części: Po zwolnieniu dolnych zatrzasków, odwróć konsolę i powtórz proces dla górnej części obudowy. W modelu Slim zatrzaski są dość ciasne, więc może to wymagać nieco siły, ale zawsze z umiarem.

Krok 3: Ukryte śruby i delikatna taśma jak zdjąć obudowę i nie uszkodzić panelu dotykowego?

1. Zdejmij górną część obudowy: Po zwolnieniu wszystkich zatrzasków, górna część obudowy powinna dać się unieść.
2. Odkręć ukryte śruby: Pod górną częścią obudowy znajdziesz kilka śrub Torx (zazwyczaj T10 i T8 Security), które mocują metalowy szkielet. Odkręć je wszystkie.
3. Odłącz taśmę panelu przedniego: Na tym etapie zobaczysz, że panel przedni (z przyciskami dotykowymi) jest połączony z płytą główną za pomocą bardzo delikatnej taśmy. Musisz ją ostrożnie odpiąć. Zazwyczaj jest to małe złącze typu ZIF (Zero Insertion Force) z klapką unieś klapkę, a następnie delikatnie wyciągnij taśmę. To jeden z najbardziej krytycznych momentów demontażu Slima!
4. Zdejmij dolną część obudowy: Po odpięciu taśmy i odkręceniu śrub, możesz zdjąć resztę obudowy.

Krok 4: Dostęp do serca konsoli odłączanie modułu Wi-Fi i napędu

1. Odłącz moduł Wi-Fi: Moduł Wi-Fi to mała płytka z anteną, zazwyczaj umieszczona z boku konsoli. Jest podłączony do płyty głównej za pomocą małej wtyczki i czasami dodatkowej śruby. Odłącz wtyczkę i odkręć śrubę, jeśli jest.
2. Odłącz napęd DVD: Podobnie jak w modelu Fat, napęd DVD jest podłączony taśmą SATA i kablem zasilającym. Delikatnie odepnij oba złącza.
3. Wyjmij napęd: Po odłączeniu kabli, napęd DVD można bezpiecznie wyjąć.

Demontaż Xbox 360 E (Stingray): uproszczona instrukcja

Xbox 360 E, znany również jako Stingray, to najbardziej "uproszczona" konstrukcyjnie wersja konsoli, przypominająca wyglądem Xbox One. Jej demontaż jest nieco łatwiejszy niż w poprzednich modelach, ale nadal wymaga ostrożności.

Krok 1: Zaczynamy od góry demontaż górnej kratki wentylacyjnej

1. Odłącz zasilanie i wszystkie kable.
2. Zlokalizuj górną kratkę wentylacyjną: Na górze konsoli Xbox 360 E znajduje się duża kratka wentylacyjna.
3. Delikatnie podważ i zdejmij kratkę: Użyj plastikowego narzędzia, aby delikatnie podważyć kratkę w kilku miejscach i ją zdjąć. Jest ona mocowana na zatrzaski.

Krok 2: Odkrywanie śrub mocujących i zdejmowanie głównej części obudowy

1. Odkręć widoczne śruby: Po zdjęciu górnej kratki zobaczysz kilka śrub Torx (zazwyczaj T8 Security). Odkręć je wszystkie.
2. Zdejmij górną część obudowy: Po odkręceniu śrub, górna część obudowy powinna dać się unieść. Może być jeszcze kilka zatrzasków po bokach podważ je ostrożnie.
3. Odkręć kolejne śruby: Po zdjęciu górnej części, zobaczysz więcej śrub Torx (T8 i T10), które mocują metalowy szkielet do dolnej części obudowy. Odkręć je wszystkie.

Krok 3: Finalne odłączenia jak bezpiecznie wymontować napęd i dysk?

1. Odłącz napęd DVD: Napęd DVD jest połączony z płytą główną taśmą SATA i kablem zasilającym. Delikatnie odepnij oba złącza.
2. Wyjmij napęd: Po odłączeniu kabli, napęd DVD można bezpiecznie wyjąć.
3. Wymontuj dysk twardy (jeśli jest): W modelu E dysk twardy jest często wewnętrzny i może być mocowany dodatkowymi śrubami lub w specjalnej kieszeni. Odkręć ewentualne śruby i delikatnie wysuń dysk.

Najczęstsze zadania serwisowe po otwarciu konsoli

Po udanym demontażu konsoli otwiera się przed Wami możliwość wykonania szeregu czynności serwisowych, które znacząco poprawią jej działanie i przedłużą żywotność. To właśnie dla tych zadań podjęliście się trudu otwierania obudowy. Skupmy się na tych najważniejszych.

Generalne porządki: Jak skutecznie wyczyścić radiator i wentylator ze złogów kurzu?

Kurz to największy wróg elektroniki. Z biegiem lat gromadzi się on na radiatorach i wentylatorach, tworząc grubą warstwę, która działa jak izolator, blokując przepływ powietrza i powodując przegrzewanie. Regularne czyszczenie jest kluczowe dla zapobiegania przegrzewaniu i głośnej pracy konsoli.

• Sprężone powietrze: Użyj sprężonego powietrza, aby wydmuchać kurz z radiatora i wentylatora. Trzymaj puszkę w pozycji pionowej i używaj krótkich, kontrolowanych strumieni. Zablokuj wentylator palcem podczas dmuchania, aby zapobiec jego zbyt szybkiemu kręceniu się i potencjalnemu uszkodzeniu łożysk.
• Miękki pędzelek: Do usunięcia bardziej uporczywych złogów kurzu na łopatkach wentylatora i żeberkach radiatora użyj miękkiego pędzelka (np. malarskiego lub do makijażu).
• Ostrożność: Pracuj delikatnie, aby nie uszkodzić delikatnych elementów.

Recepta na hałas i przegrzewanie: Jak samodzielnie wymienić starą pastę termoprzewodzącą?

Wymiana pasty termoprzewodzącej to jeden z najważniejszych zabiegów konserwacyjnych, który znacząco obniży temperatury pracy konsoli i wyciszy ją. Oryginalna pasta po latach twardnieje i traci swoje właściwości. Pamiętajcie, że to zadanie wymaga precyzji.

1. Zdejmij klamrę X-Clamp: To najtrudniejszy i najbardziej ryzykowny etap. X-Clamp to metalowa klamra dociskająca radiator do procesora (CPU) i układu graficznego (GPU). Jest ona mocowana na cztery śruby, które są bardzo mocno dokręcone i mają specyficzne podkładki. Musisz odkręcić te śruby, a następnie ostrożnie, równomiernie podważyć klamrę. Uważaj, aby nie wygiąć płyty głównej! Możesz użyć małego, płaskiego śrubokręta, ale rób to z wyczuciem, podważając po przekątnych. Brak ostrożności tutaj może trwale uszkodzić płytę główną.
2. Usuń stary radiator: Po zdjęciu X-Clamp, radiator powinien dać się delikatnie unieść. Może być przyklejony do procesorów zaschniętą pastą delikatnie nim pokręć, aby go odkleić.
3. Wyczyść stare pasty: Za pomocą wacika nasączonego alkoholem izopropylowym (IPA) dokładnie usuń starą, zaschniętą pastę z powierzchni procesora (CPU), układu graficznego (GPU) oraz z podstawy radiatora. Powierzchnie muszą być idealnie czyste i gładkie.
4. Nałóż nową pastę termoprzewodzącą: Nałóż niewielką ilość nowej pasty termoprzewodzącej (wielkości ziarnka ryżu lub grochu) na środek każdego z układów (CPU i GPU). Możesz ją delikatnie rozprowadzić cienką warstwą za pomocą szpatułki lub po prostu pozwolić, aby docisk radiatora równomiernie ją rozłożył. Używaj pasty dobrej jakości, np. Arctic MX-4.
5. Zamontuj radiator i X-Clamp: Ostrożnie nałóż radiator z powrotem na układy, upewniając się, że jest dobrze spasowany. Następnie ponownie zamontuj klamrę X-Clamp. Dokręcaj śruby po przekątnych, stopniowo i równomiernie, aby zapewnić równomierny docisk i nie wygiąć płyty głównej. Nie dokręcaj ich na siłę od razu do końca.

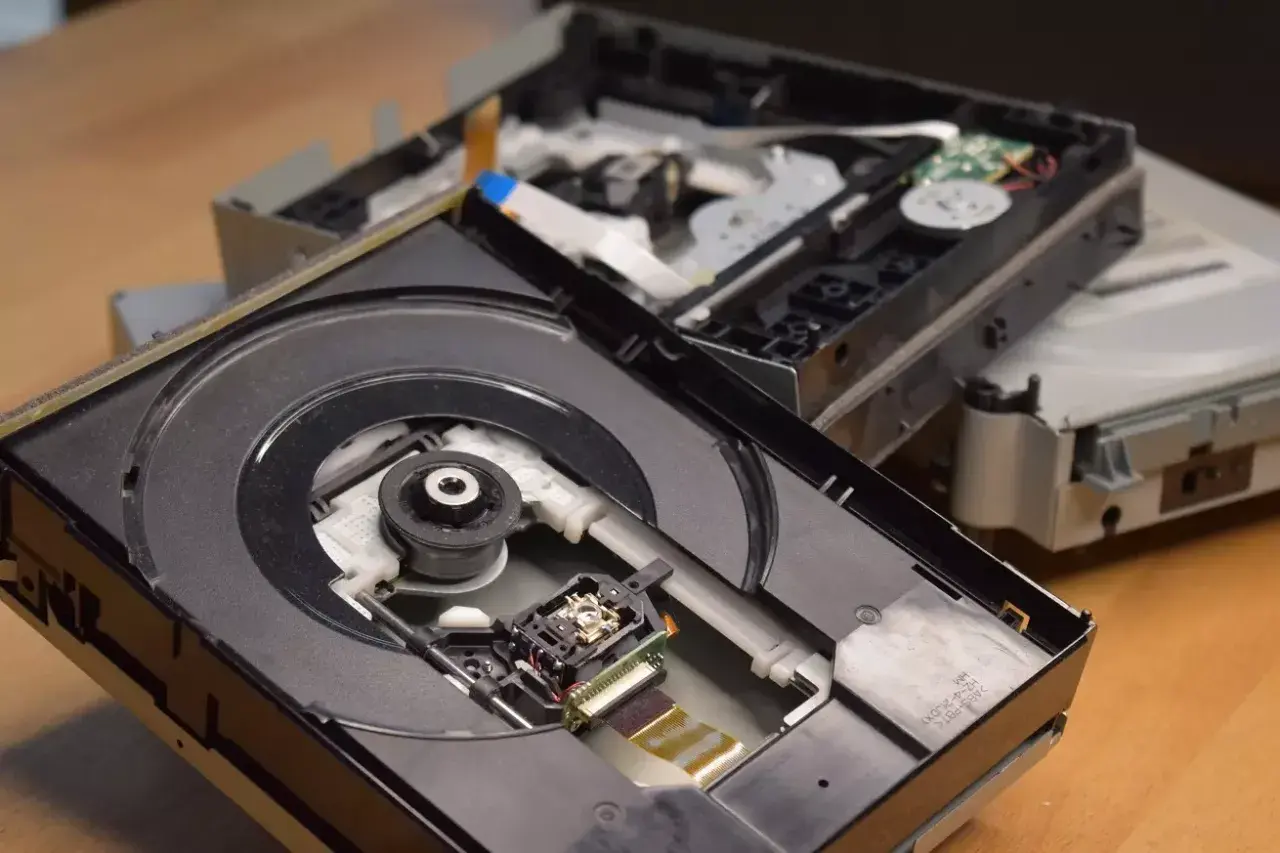

Gdy napęd odmawia posłuszeństwa: Podstawowa diagnostyka i potencjalne naprawy

Problemy z napędem DVD są dość powszechne w starszych konsolach. Zazwyczaj objawiają się trudnościami z otwieraniem tacki, głośną pracą lub brakiem odczytu płyt. Zanim pomyślisz o wymianie, spróbuj podstawowej diagnostyki.

• Problemy z tacką: Jeśli tacka nie otwiera się lub zacina, sprawdź, czy w mechanizmie nie ma żadnych fizycznych przeszkód (np. zaklinowanej płyty). Czasem wystarczy delikatne czyszczenie prowadnic.
• Brak odczytu płyt: Najczęstszą przyczyną jest zabrudzona soczewka lasera. Delikatnie przetrzyj ją wacikiem nasączonym alkoholem izopropylowym. Jeśli to nie pomoże, laser mógł się zużyć i wymaga wymiany.
• Głośna praca: Może być spowodowana zużytymi elementami mechanicznymi napędu lub zabrudzeniem.

Przeczytaj również: Jak podłączyć kierownicę do Xbox One? Graj bez problemów!

Ponowne składanie konsoli: wskazówki i pułapki

Po wykonaniu wszystkich niezbędnych czynności serwisowych nadszedł czas na ponowne złożenie konsoli. To etap, który wymaga równie dużej uwagi i precyzji, co demontaż. Pamiętajcie, że pośpiech na tym etapie może zniweczyć całą Waszą pracę.

Odwrócona kolejność to klucz: Składanie krok po kroku

Najlepszą zasadą przy składaniu jest postępowanie w odwrotnej kolejności do demontażu. Jeśli dokładnie śledziliście każdy krok podczas rozbierania konsoli, teraz wystarczy odtworzyć te czynności w odwrotnym porządku. Zaczynamy od montażu płyty głównej w metalowym szkielecie, podłączania wentylatorów i napędu, a kończymy na zatrzaskiwaniu obudowy i montażu dysku twardego.

Najczęstsze pułapki: Uważaj na przycięte kable i niedociśnięte taśmy

Podczas składania łatwo o błędy, które mogą skutkować niedziałającą konsolą lub jej uszkodzeniem. Zwróćcie szczególną uwagę na:

• Przycięte lub źle ułożone kable: Upewnij się, że żadne kable nie są przycięte przez obudowę ani nie blokują wentylatorów.
• Niedociśnięte taśmy: Szczególnie taśma panelu przedniego w modelu Slim musi być idealnie włożona i zabezpieczona zatrzaskiem. Niedociśnięta taśma to brak reakcji na przyciski.
• Zapomniane śruby: Nie pomijaj żadnych śrub. Każda z nich ma swoje miejsce i pełni funkcję stabilizującą.
• Nieprawidłowe zamontowanie zatrzasków obudowy: Upewnij się, że wszystkie zatrzaski "kliknęły" na swoje miejsca. Jeśli obudowa nie jest idealnie spasowana, coś jest nie tak.
• Niepodłączone złącza: Sprawdź dwukrotnie wszystkie złącza (napęd, wentylatory, moduł Wi-Fi), czy są prawidłowo i pewnie podłączone.

Test końcowy: Co sprawdzić, zanim dokręcisz ostatnią śrubkę?

Zanim całkowicie złożysz konsolę i dokręcisz wszystkie śruby, gorąco polecam przeprowadzenie wstępnego testu. Podłącz płytę główną z napędem i wentylatorami (bez pełnej obudowy) do zasilania i telewizora. Sprawdź, czy konsola się włącza, czy wentylatory pracują, czy jest obraz i czy napęd reaguje. Jeśli wszystko działa prawidłowo, możesz śmiało dokończyć montaż obudowy. Ten krok pozwoli Ci zaoszczędzić czas i frustrację, gdyby okazało się, że coś poszło nie tak.
