Xbox One: Jak otworzyć konsolę? Czyszczenie, SSD, naprawa

Wielu entuzjastów gier, tak jak ja, po latach intensywnego użytkowania konsoli Xbox One staje przed dylematem: co zrobić, gdy zaczyna głośno pracować, przegrzewać się, a jej dysk twardy staje się zbyt wolny? Ten artykuł to kompleksowy przewodnik, który krok po kroku pokaże Ci, jak bezpiecznie otworzyć obudowę konsoli Xbox One. Niezależnie od tego, czy chcesz wyczyścić ją z kurzu, wymienić pastę termoprzewodzącą, czy zainstalować szybszy dysk SSD, znajdziesz tu wszystkie niezbędne informacje, aby przeprowadzić tę operację z sukcesem.

Zanim zaczniesz: kluczowe informacje i ryzyka

Zanim przystąpisz do demontażu, muszę jasno podkreślić jedną, niezwykle ważną kwestię: otwarcie obudowy konsoli Xbox One, niezależnie od modelu (Fat, S, X), wiąże się z zerwaniem plomb gwarancyjnych. To oznacza natychmiastową i nieodwracalną utratę gwarancji producenta. Autoryzowane serwisy Microsoftu kategorycznie odmawiają napraw gwarancyjnych w przypadku jakiejkolwiek ingerencji wewnątrz urządzenia. Dlatego też, jeśli Twoja konsola jest jeszcze na gwarancji, zdecydowanie odradzam samodzielne otwieranie. Poczekaj, aż gwarancja wygaśnie, lub skorzystaj z profesjonalnego serwisu.

Mimo ryzyka utraty gwarancji, otwarcie konsoli po jej wygaśnięciu może przynieść wiele korzyści. Z mojego doświadczenia wynika, że najczęstsze powody, dla których gracze decydują się na ten krok, to:

• Poprawa chłodzenia: Skuteczne czyszczenie układu chłodzenia z nagromadzonego kurzu, co eliminuje głośną pracę wentylatora i zapobiega przegrzewaniu się konsoli.
• Zwiększenie wydajności: Możliwość wymiany standardowego, wolnego dysku HDD na znacznie szybszy dysk SSD, co znacząco skraca czasy ładowania gier i systemu.
• Wymiana pasty termoprzewodzącej: Z czasem oryginalna pasta na procesorze traci swoje właściwości, a jej wymiana na nową poprawia odprowadzanie ciepła.
• Naprawa po gwarancji: Dostęp do wnętrza konsoli pozwala na samodzielną naprawę prostych usterek, takich jak uszkodzony napęd optyczny czy problematyczne porty.

Niestety, demontaż konsoli wiąże się również z pewnymi ryzykami, o których musisz wiedzieć. Najczęściej spotykanymi problemami są uszkodzenia plastikowych zatrzasków obudowy, które są dość delikatne i łatwo je połamać. Równie często zdarza się zerwanie cienkich i delikatnych taśm połączeniowych, np. od przycisku zasilania, portów USB czy napędu Blu-ray. Pamiętaj też o ryzyku uszkodzenia płyty głównej przez wyładowania elektrostatyczne (ESD) zawsze zalecam użycie opaski antystatycznej, aby zminimalizować to zagrożenie.

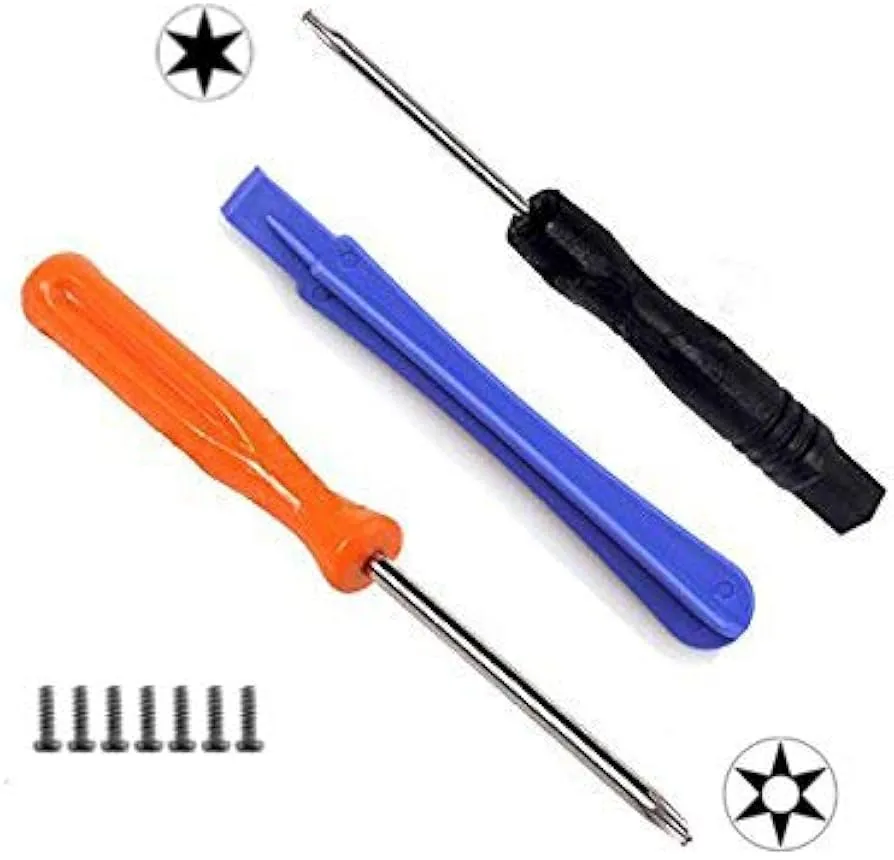

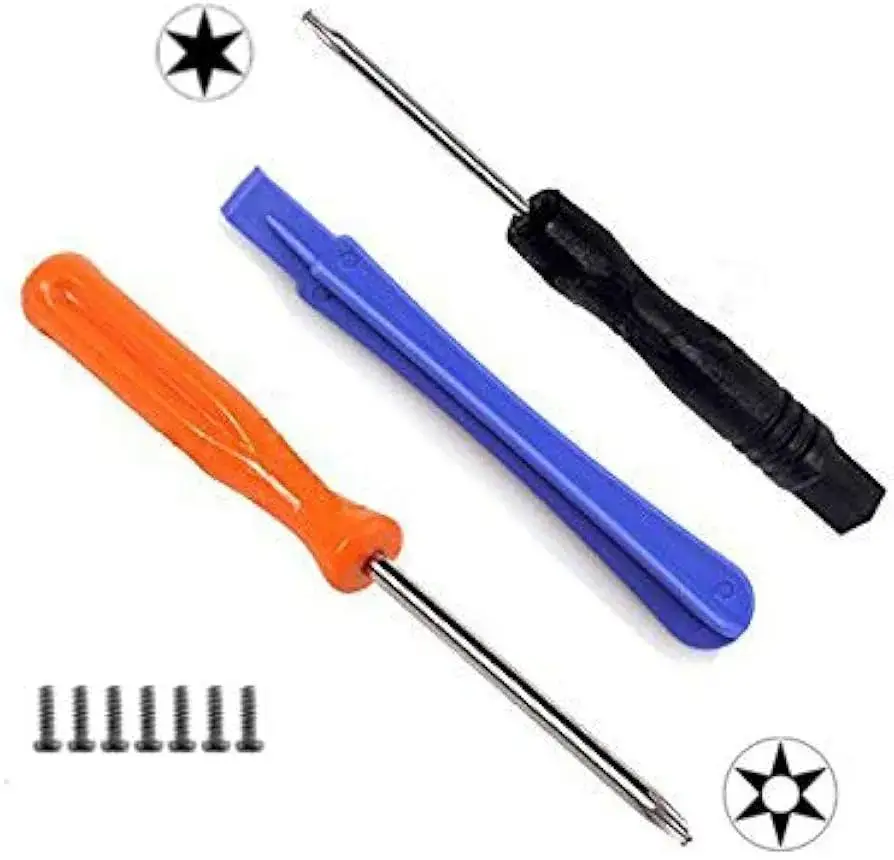

Aby bezpiecznie otworzyć konsolę Xbox One, potrzebujesz odpowiednich narzędzi. Oto lista, którą zawsze mam pod ręką:

• Śrubokręty Torx: Przede wszystkim T8, T9 i T10. Ważne jest, aby były to wersje z otworem (tzw. "security Torx"), ponieważ niektóre śruby w konsoli mają specjalny pin zabezpieczający.
• Plastikowe otwieraki: Nazywane również "spudgerami" lub po prostu plastikowymi kostkami. Są one niezbędne do podważania zatrzasków bez rysowania czy uszkadzania plastikowej obudowy.
• Pęseta: Bardzo przydatna do manipulowania małymi śrubkami, taśmami i konektorami.
• Sprężone powietrze: Opcjonalnie, ale bardzo pomocne do wstępnego oczyszczenia z kurzu po otwarciu.

Warto również zaznaczyć, że proces otwierania konsoli różni się nieznacznie między poszczególnymi modelami. Oryginalny Xbox One, często nazywany "Fat", jest generalnie uznawany za najprostszy w demontażu. Modele Xbox One S i Xbox One X mają bardziej skomplikowaną konstrukcję, z większą liczbą zatrzasków i delikatnych taśm połączeniowych, co wymaga od nas jeszcze większej ostrożności i cierpliwości. Niezależnie od modelu, kluczem do sukcesu jest precyzja i unikanie użycia nadmiernej siły.

Jak bezpiecznie otworzyć obudowę Xbox One: instrukcja krok po kroku

Pierwszym krokiem w demontażu Twojego Xboxa One jest usunięcie bocznej kratki wentylacyjnej. Zlokalizuj ją po lewej stronie konsoli (patrząc od przodu). Zazwyczaj jest ona mocowana na kilku zatrzaskach. Delikatnie podważ ją plastikowym otwierakiem, zaczynając od jednego z rogów. Pamiętaj, aby działać z wyczuciem zatrzaski są plastikowe i łatwo je uszkodzić. Po uwolnieniu wszystkich zatrzasków kratka powinna swobodnie odejść.

Po zdjęciu kratki wentylacyjnej uzyskasz dostęp do szczeliny między górną a dolną częścią obudowy. To właśnie tam znajdują się plastikowe zatrzaski, które trzymają całą konstrukcję. Użyj plastikowego otwieraka i cierpliwie, krok po kroku, przesuwaj go wzdłuż szczeliny, delikatnie podważając i uwalniając kolejne zatrzaski. Usłyszysz charakterystyczne "kliknięcia". Nie spiesz się i nie używaj nadmiernej siły, aby nie połamać zatrzasków. To jest moment, w którym precyzja jest kluczowa.

Gdy wszystkie zatrzaski zostaną uwolnione, możesz bezpiecznie zdjąć górną część obudowy. Pamiętaj, że w niektórych modelach (np. Xbox One S) górna część może być połączona z płytą główną krótką taśmą. Zawsze sprawdzaj, czy nie ma żadnych widocznych połączeń, zanim całkowicie oderwiesz element. Jeśli taka taśma istnieje, delikatnie ją odepnij, zanim odłożysz górną obudowę na bok. Upewnij się, że masz stabilne miejsce, gdzie możesz bezpiecznie odłożyć zdjęte elementy, aby ich nie uszkodzić.

Po zdjęciu górnej obudowy zobaczysz metalową osłonę, która chroni wewnętrzne komponenty. Jest ona zazwyczaj mocowana za pomocą kilku śrub Torx (najczęściej T9 lub T10). Zlokalizuj wszystkie śruby i ostrożnie je odkręć. Pamiętaj, aby używać odpowiedniego śrubokręta i nie zgubić śrubek najlepiej odkładaj je w jedno, bezpieczne miejsce, np. w małym pojemniku. Po usunięciu wszystkich śrub metalową osłonę można zdjąć, uzyskując pełny dostęp do wnętrza konsoli.

Wnętrze konsoli bez tajemnic: co zobaczysz po otwarciu

Po otwarciu konsoli Xbox One i zdjęciu metalowej osłony, Twoim oczom ukaże się serce urządzenia. Oto kluczowe komponenty, które zobaczysz:

• Dysk twardy (HDD): Zazwyczaj jest to standardowy dysk 2,5 cala, umieszczony w specjalnej kieszonce lub uchwycie. To on przechowuje wszystkie Twoje gry i dane.
• Napęd optyczny (Blu-ray): Odpowiedzialny za odczyt płyt z grami i filmami. Często jest to jeden z pierwszych elementów, który zaczyna sprawiać problemy po latach użytkowania.
• Wentylator: Kluczowy element układu chłodzenia, odpowiedzialny za przepływ powietrza i odprowadzanie ciepła z radiatora. To on najczęściej zbiera kurz.
• Płyta główna: Mózg konsoli, na której zamontowane są procesor (APU), pamięć RAM i wszystkie kontrolery. Tutaj znajdują się wszystkie delikatne taśmy i złącza.

Wewnątrz konsoli znajdziesz wiele delikatnych taśm i przewodów, które łączą poszczególne komponenty z płytą główną. Podczas ich odpinania zachowaj szczególną ostrożność. Większość taśm jest mocowana za pomocą małych złączek, które często mają blokady musisz je delikatnie unieść lub przesunąć, zanim wyciągniesz taśmę. Nigdy nie ciągnij za same taśmy, zawsze chwytaj za złącze. Pamiętaj także o ryzyku wyładowań elektrostatycznych (ESD) zawsze zalecam użycie opaski antystatycznej, aby zminimalizować ryzyko uszkodzenia wrażliwych komponentów płyty głównej. Jedno nieostrożne dotknięcie może spowodować nieodwracalne uszkodzenie.

Podczas demontażu łatwo wpaść w pułapki, które mogą utrudnić proces lub doprowadzić do uszkodzeń. Z mojego doświadczenia wiem, że najczęstsze z nich to:

• Ukryte śruby: Niektóre śruby mogą być zamaskowane pod gumowymi nóżkami, naklejkami lub w trudno dostępnych miejscach. Zawsze dokładnie obejrzyj konsolę z każdej strony.
• Trudne do znalezienia zatrzaski: Czasem zatrzaski są umieszczone w nietypowych miejscach lub są bardzo ciasno spasowane, co wymaga większej cierpliwości i precyzji w ich podważaniu.
• Zapomniane taśmy: Przed całkowitym zdjęciem elementu (np. górnej obudowy), upewnij się, że nie jest on połączony żadną taśmą z resztą konsoli. Próba oderwania elementu na siłę z pewnością skończy się zerwaniem taśmy.

Czyszczenie i konserwacja: najczęstsze powody otwierania konsoli

Jednym z najczęstszych powodów, dla których otwieramy konsolę Xbox One, jest jej czyszczenie. Kurz gromadzący się na wentylatorze i radiatorze znacząco utrudnia odprowadzanie ciepła, co prowadzi do głośniejszej pracy konsoli, a w skrajnych przypadkach do przegrzewania się i spadku wydajności. Aby skutecznie wyczyścić wentylator, odkręć śrubki mocujące go do obudowy lub płyty głównej i delikatnie go wyjmij. Użyj miękkiego pędzelka lub sprężonego powietrza, aby usunąć kurz z łopatek wentylatora i żeber radiatora. Pamiętaj, aby przytrzymać wentylator, aby nie obracał się zbyt szybko podczas czyszczenia sprężonym powietrzem.

Sprężone powietrze to doskonałe narzędzie do czyszczenia elektroniki, ale musisz używać go z rozwagą. Jego główną zaletą jest możliwość dotarcia do trudno dostępnych miejsc i usunięcia kurzu bez fizycznego kontaktu. Jednak pamiętaj, aby nigdy nie używać go w zamkniętych pomieszczeniach bez odpowiedniej wentylacji, ponieważ może zawierać szkodliwe substancje. Zawsze trzymaj puszkę pionowo i używaj krótkich, kontrolowanych strumieni powietrza, aby uniknąć kondensacji wilgoci, która mogłaby uszkodzić elektronikę. Nie kieruj strumienia powietrza bezpośrednio w delikatne złącza z bardzo bliskiej odległości.

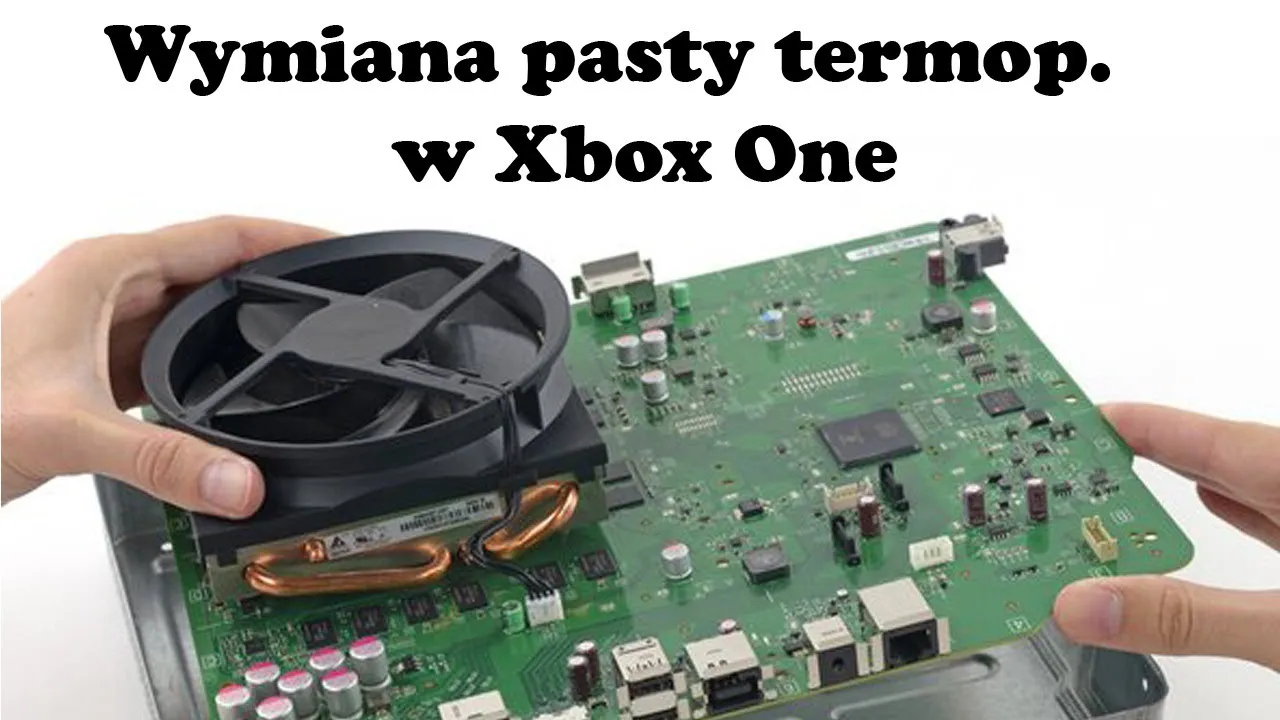

Wymiana pasty termoprzewodzącej na procesorze (APU) jest konieczna zazwyczaj po kilku latach intensywnej eksploatacji konsoli, gdy oryginalna pasta traci swoje właściwości i przestaje skutecznie odprowadzać ciepło. Objawem jest głośniejsza praca wentylatora i wyższe temperatury. Aby wymienić pastę, musisz delikatnie zdjąć radiator z procesora. Następnie starannie usuń starą pastę z procesora i radiatora za pomocą alkoholu izopropylowego i niestrzępiącej się ściereczki. Nałóż niewielką ilość nowej pasty (np. Thermal Grizzly Kryonaut czy Arctic MX-4) na środek procesora, a następnie równomiernie rozprowadź ją cienką warstwą (możesz użyć szpatułki lub karty kredytowej). Na koniec ostrożnie zamontuj radiator z powrotem, upewniając się, że jest dobrze dociśnięty.

Wymiana dysku twardego na SSD: poradnik dla zaawansowanych

Wymiana standardowego dysku HDD na szybszy SSD to jedna z najbardziej satysfakcjonujących modyfikacji, jaką możesz przeprowadzić w swoim Xboxie One. Oto jak zdemontować stary dysk:

1. Lokalizacja dysku: Po otwarciu konsoli zlokalizuj dysk twardy. W większości modeli Xbox One (Fat, S, X) jest to standardowy dysk 2,5 cala, umieszczony w specjalnej metalowej klatce lub uchwycie.
2. Odłączenie zasilania i danych: Delikatnie odepnij kabel zasilający i kabel SATA (danych) od dysku. Złącza są zazwyczaj dość ciasne, więc działaj z wyczuciem.
3. Odkręcenie mocowań: Dysk jest zazwyczaj przykręcony do klatki lub obudowy za pomocą kilku śrubek Torx (często T8 lub T9). Odkręć je i wyjmij dysk z uchwytu.
4. Wyjęcie dysku: Po odkręceniu wszystkich śrubek i odłączeniu kabli, możesz bezpiecznie wyjąć stary dysk twardy z konsoli.

Muszę podkreślić, że wymiana dysku w Xbox One to nie tylko fizyczny montaż nowego dysku SSD. To również wymaga specjalnego przygotowania nowego dysku na komputerze PC. Konsola Xbox One nie pozwoli po prostu zainstalować nowego, pustego dysku. Musisz pobrać specjalne oprogramowanie (tzw. skrypty, często bazujące na OSUDT Offline System Update Diagnostic Tool) i za pomocą komputera wgrać system operacyjny na nowy dysk SSD. Bez tej procedury konsola nie uruchomi się z nowym dyskiem, wyświetlając błędy systemowe. To jest najbardziej zaawansowana część całej operacji i wymaga pewnej wiedzy technicznej.

Po przygotowaniu nowego dysku SSD na komputerze PC i fizycznym zamontowaniu go w konsoli, nadszedł czas na pierwsze uruchomienie. Podłącz wszystkie kable (zasilanie, HDMI) i włącz konsolę. Jeśli wszystko poszło zgodnie z planem, konsola powinna uruchomić się normalnie, a Ty zauważysz znaczną poprawę w szybkości ładowania gier i systemu. W przypadku błędów systemowych (np. E101, E102), upewnij się, że dysk został prawidłowo przygotowany i że wszystkie kable są dobrze podłączone. Czasami konieczne jest ponowne uruchomienie konsoli w trybie odzyskiwania i wykonanie aktualizacji offline z pendrive'a.

Przeczytaj również: Kinect z Xbox 360 na Xbox One? Definitywna odpowiedź!

Operacja zakończona: jak poprawnie złożyć konsolę Xbox One

Po zakończeniu wszystkich prac konserwacyjnych lub wymiany komponentów, nadszedł czas na złożenie konsoli. Kluczem do sukcesu jest składanie obudowy w dokładnie odwrotnej kolejności do demontażu. Dzięki temu masz pewność, że wszystkie elementy zostaną prawidłowo spasowane, a żadna część nie zostanie pominięta. Zaczynaj od wewnętrznych osłon i komponentów, a kończ na zewnętrznych panelach i kratkach wentylacyjnych. Upewnij się, że wszystkie śruby są dokręcone, ale nie na siłę, aby nie uszkodzić gwintów.

Podczas ponownego składania konsoli, zwróć szczególną uwagę na ponowne podłączenie wszystkich taśm i przewodów. Sprawdź dwukrotnie, czy każdy element jest na swoim miejscu i jest prawidłowo zabezpieczony. Upewnij się, że taśmy są wpięte do końca w złącza i że blokady są zamknięte. Zapomniana taśma (np. od przycisku zasilania) może spowodować, że konsola nie uruchomi się lub nie będzie działać poprawnie. To jest moment, w którym warto poświęcić dodatkowe kilka minut na dokładne sprawdzenie każdego połączenia.

Gdy konsola jest już złożona, przyszedł czas na ostateczny test. Podłącz wszystkie niezbędne kable (zasilanie, HDMI, kontroler) i uruchom konsolę. Obserwuj, czy system ładuje się prawidłowo, czy wentylator pracuje cicho i czy nie pojawiają się żadne błędy. Warto również uruchomić jakąś grę, aby sprawdzić, czy wszystko działa stabilnie i czy nie ma problemów z chłodzeniem. Jeśli konsola uruchamia się bez problemów i działa stabilnie, możesz pogratulować sobie udanej operacji!
